Alarmes simples

Des Exemples simples de Règles

Contrôle d’accès sur appel téléphonique

Cet exemple montre une application de contrôle d’accès typique, comme ouvrir une porte ou une porte de garage, il suffit de passer un appel téléphonique à Avior.

Vous pouvez télécharger le fichier de configuration pour AVIOR.Suite : AccessControl.rar

Configuration

Canal PLMN (Modem 4G) activé (une carte SIM valide doit être installée).

NAME:       Alfred
TYPE:       TELEPHONE
IDENTIFIER: +4412345678
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Utilisateurs

Dans la liste des utilisateurs, ajoutez les utilisateurs activés pour ouvrir la porte :

NAME:       Bradley
TYPE:       TELEPHONE
IDENTIFIER: +44987654321
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED
NAME:       Chase
TYPE:       TELEPHONE
IDENTIFIER: +391234567
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Règles

La règle 001 est déclenchée lors de l’appel entrant des utilisateurs activés.
Aucune condition n’est fixée.
Une impulsion de 3 secondes est faite sur la sortie1 et l’appel est ensuite raccroché.

– Call.Users
Call from user

> out1=ON,3
> ATH

La règle 002 est déclenchée lors de l’appel entrant d’utilisateurs inconnus.
Aucune condition n’est fixée.
L’appel est immédiatement terminé.

– Call.Unknown
Call from unknown

> ATH
>

Diffusion d’Alarmes à un Groupe

Cet exemple montre comment configurer l’alarme à différents groupes de destinataires sur la base de temps (il peut s’agir de quarts de travail par exemple).
Lorsque l’entrée se ferme, l’alerte sera envoyée aux utilisateurs appartenant au groupe de travail actif.

Vous pouvez télécharger le fichier de configuration pour AVIOR.Suite : AlarmGroups.rar

Configuration

Canal PLMN activé (une carte SIM valide doit être installée).



NAME:       Aristote
TYPE:       TELEPHONE
IDENTIFIER: +3012345678
GROUP:      greek
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Utilisateurs

Dans la liste des utilisateurs

4 utilisateurs sont stockés: •
Aristote et Platon appartiennent au groupe « grec » • Kant et Leibniz appartiennent au groupe « allemand »

NAME:       Kant
TYPE:       TELEPHONE
IDENTIFIER: +49234567890
GROUP:      german
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED
NAME:       Leibniz
TYPE:       TELEPHONE
IDENTIFIER: +4913579246
GROUP:      german
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED
NAME:       Platon
TYPE:       TELEPHONE
IDENTIFIER: +309876543
GROUP:      greek
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Règles

La règle 001 est déclenchée tous les jours à 08h00.
Aucune condition n’est fixée.
Définir mémoire bit 1 permettant groupe grec (voir règle 003).

– EnableGreeks
↯ Scheduled at TIME [hh:mm]   08:00
+ > mem1=ON

La règle 002 est déclenchée tous les jours à 18h00.
Aucune condition n’est fixée.
Réinitialiser mémoire bit 1 permettant groupe allemand (voir règle 004).

– EnableGermans
↯ Scheduled at TIME [hh:mm]   18:00
✛
> mem1=OFF

La règle 003 est déclenchée à chaque changement d’état de l’entrée 1.
Condition: entrée numérique 1 fermé (sur la fermeture des entrées) ET …
Condition: mémoire bit 1 ensemble de statut(groupe grec activé).
Un SMS est envoyé à la philosophie grecque.

– AlertGreeks
↯ Digital Input 1Input 1 - Value = 1Memory Bit 1 - Value = 1
> AT+SMS=greek,"Alarm to greeks philosophy"

La règle 004 est déclenchée à chaque changement d’état de l’entrée 1.
Condition: entrée numérique 1 fermé (sur la fermeture des entrées) ET …
Condition: mémoire bit 1 réinitialisation de statut(groupe allemand activé).
Un SMS est envoyé à la philosophie allemande.

– AlertGreeks
↯ Digital Input 1Input 1 - Value = 1Memory Bit 1 - Value = 0
> AT+SMS=german,"Alarm to german philosophy"

Contrôle d’accès WIEGAND

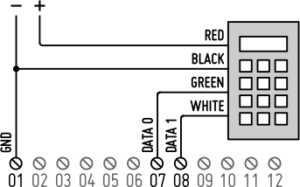

Cet exemple montre comment configurer un contrôle d’accès à l’aide de l’interface wiegand d’Avior. Connectez un lecteur WIEGAND aux entrées numériques :

• Terminal 07 (Entrée 1) : Données 0.
• Terminal 08 (Input2) : Données 1.
• Terminal 01 : Négatif.

L’ALIMENTATION EXTERNE DU LECTEUR WIEGAND DOIT RÉPONDRE AUX EXIGENCES DES CIRCUITS SELV SELON EN/IEC 62368

Vous pouvez télécharger le fichier de configuration pour AVIOR.Suite : Wiegand.rar

Configuration

Canal WIEGAND activé.

NAME:       MagneticCard
TYPE:       WIEGAND
IDENTIFIER: 12345678
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Utilisateurs

Dans la liste des utilisateurs, certains utilisateurs wiegand sont ajoutés :

NAME:       PlateNumber
TYPE:       WIEGAND
IDENTIFIER: 1C2345F6
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED
NAME:       RFdongle
TYPE:       WIEGAND
IDENTIFIER: 12345678
GROUP:
START:      01/01/2000 00:00
STOP:       31/12/2099 23:59
WEEKDAYS:   YYYYYYY
TICKETS:    UNLIMITED

Pour le PlateNumber, une caméra APNR est nécessaire.
En général, tout équipement qui transmet un code wiegand peut être connecté à Avior.

Si vous ne connaissez pas l’identificateur WIEGAND associé à votre balise, clavier ou plaque d’immatriculation, ouvrez le terminal et demandez le statut. Ici vous pouvez voir le dernier code WIEGAND détecté par Avior.

Règles

La règle 001 est déclenchée à la réception d’un code Wiegand stocké dans la liste des utilisateurs.
Aucune condition n’est fixée.
Une impulsion de 3 secondes est faite sur la sortie 1 et un bip local est joué.

– WiegandUsers
↯ WIEGAND from user
> out1=ON,3
> at#spk=5

La règle 002 est déclenchée lors de la réception du code wiegand inconnu.
Aucune condition n’est fixée.
Un e-mail avec code détecté (K01) est envoyé à l’adresse « admin@email.com ».

– WiegandUnknown
↯ WIEGAND from unknown
+ > at#email=admin@email.com,"unknown wiegand","$K01"


Messages sur le port COM série

Cet exemple démontre la capacité d’Avior à transmettre les messages reçus du réseau via le port COM (connecteur RJ45) et viceversa.
Cela ouvre l’oppurtunity pour connecter un périphérique externe (comme PLC ou tout autre instrument).
Le port COM ne doit pas déjà être utilisé à d’autres fins.

Vous pouvez télécharger le fichier de configuration pour AVIOR.Suite : COMport.rar

Configuration

Pour envoyer et recevoir des SMS, PLMN doit être actif et une carte SIM valide insérée.
Pour envoyer et recevoir des e-mails, le serveur SMM doit être actif et accessible via une connexion WiFi ou PLMN.

Règles

La règle 001 est déclenchée si un texte est reçu de la console.
Condition: le texte « sms » est reçu de la console.
Un SMS est envoyé à un numéro de téléphone spécifié.

– COMportSMS
↯ Test received from closed console
✛ Device - Last string from closed console = sms
> AT+SMS=+3922334455,"external device requested SMS"


La règle 002 est déclenchée si un texte est reçu de la console.
Condition: le texte « email » est reçu de la console.
Un e-mail est envoyé à une adresse spécifique.

– COMportEMAIL
↯ Test received from closed consoleDevice - Last string from closed console = email
> AT#EMAIL=admin@email.com,"external device requested EMAIL"

Règle 003 déclenchée à tout SMS entrant d’un utilisateur inconnu.
Aucune condition n’est fixée.
Le texte du SMS reçu (N24) est transmis au port COM.

– ForwardSMS
↯ SMS from unknown
✛
> AT#COM=$N24

Règle 004 déclenchée à tout message électronique entrant d’un utilisateur inconnu.
Aucune condition n’est fixée.
Le sujet de l’e-mail reçu (S10) est transmis au port COM.

– ForwardEmail
↯ Email from unknown
✛
> AT#COM=$S10
